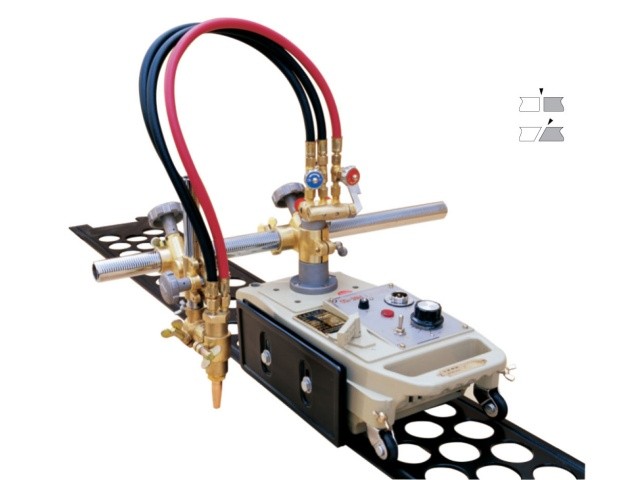

“CG1-30H”便携式自动气割机是华威公司研发制造的新产品。机器内部结构设计合理，外形美观。在客户的指导下，进行了多项技术和工艺改进。由于采用了新材料和对零件加工工艺的严格要求，机器的可作性、耐用性和隔热能力得到了极大的提高。例如，运动部件、上下移动座椅、火口夹等均采用铜材料制成，因此不易断裂或凹陷。蜗轮由青铜制成，经久耐用。
“CG1-30H”便携式自动气割机是华威公司研发制造的新产品。机器内部结构设计合理，外形美观。在客户的指导下，进行了多项技术和工艺改进。由于采用了新材料和对零件加工工艺的严格要求，机器的可作性、耐用性和隔热能力得到了极大的提高。例如，运动部件、上下移动座椅、火口夹等均采用铜材料制成，因此不易断裂或凹陷。蜗轮由青铜制成，经久耐用。
|

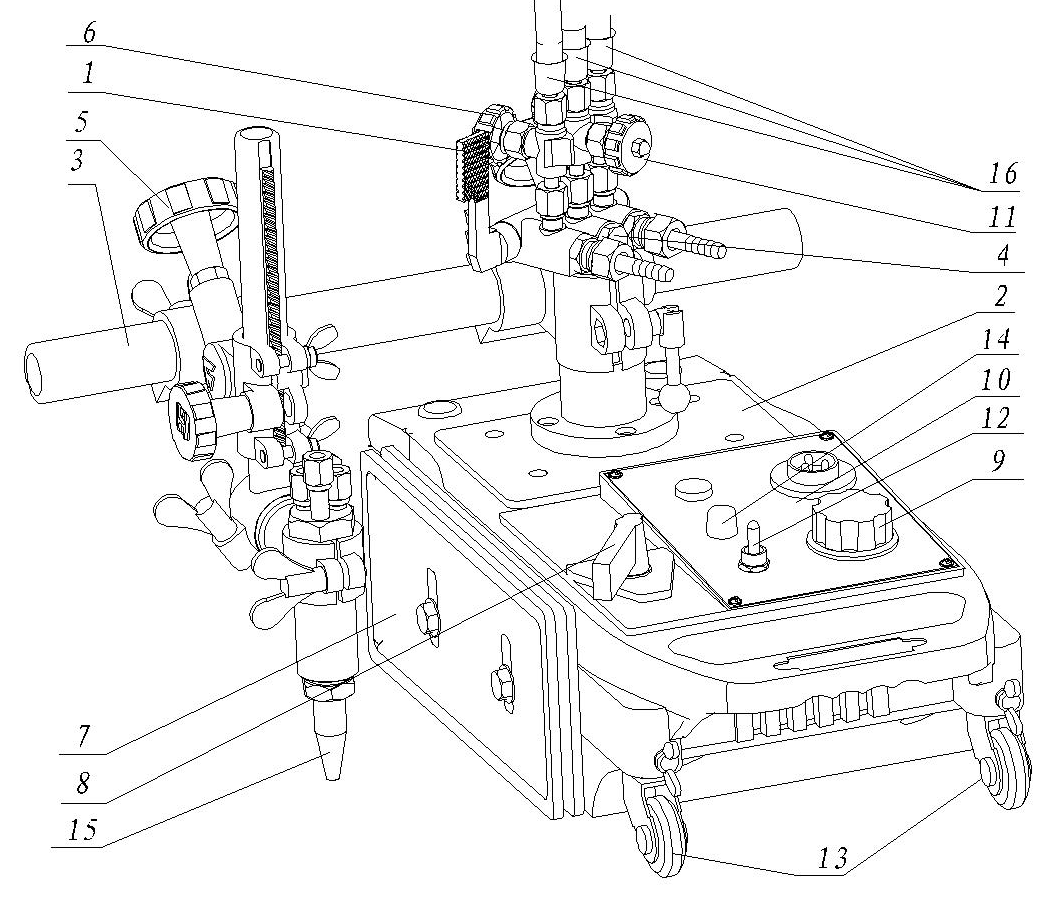

1. 快速开关手柄 2. 主机 |
8. 离合器手柄 9、调速手轮：调节机器行驶速度 10. 电源插座 11. 预热氧气阀 |
|
3. 水平机架 |
12. 电机。前进/后退开关 |
|
4. 气体分配器 |
13. 万向轮 |
|
5. 水平手轮 |
14. 保险丝 |
|
6. 燃气二通阀：调节燃气流量 |
15. 切割喷嘴 |
|
7. 隔热板：防止热量扩散到机器内。 |
16. 气体输送软管 |
|
1. 重量（主体） |
： 16 千克 |
|
辅料 |
： 7.8 千克 |
|
2. 设备尺寸 |
： 435 毫米 × 210 毫米 × 240 毫米 |
|
3. 速度控制 |
：SCR 控制 |
|
4. 电源 |
：交流 220V ± 10% 50HZ |
|
5. 切割速度 |
： 50~750/毫米/分钟 |
|
6. 切割厚度 |
： 5~100 毫米 |
|
7. 斜角 |
： 0~45 度 |
|
8. 切割圆直径 |
： ø200~ø2000 毫米 |
|
9. 切割喷嘴 |
： G02 （乙炔用）， G03 （丙烯用） |
|
10. 电机 |
： DC 110V 50HZ 30W 速度 4200r/min |
小心地从包装盒中取出设备。首先，检查所有部件是否完整。
以下是标准单炬配置应接收的部件列表。
|
1. 主机 |
1 套 |
|
2. 割炬 |
1 套 |
|
3. 切割喷嘴（乙炔） |
3 件 |
|
4. 扳手 |
1 套 |
|
5. 上下移动座椅 |
1 套 |
|
6、左右移动座椅（包括大型横向机架） |
1 套 |
|
7. 电源线 |
1 条 |
|
8. 半径规（定位螺钉） |
1 件 |
|
9. 使用说明书、合格证书 |
1 套 |
|
10. 进气口连接器 |
各 1 件 |
|
11. 滚珠丝杠 M4 |
1 套 |
应收标准副本
|
1. 半径杆 |
1 |
|
2. 沟槽导轨（根据客户需求任选其一） |
1） 2 个凸槽（每个 1.8 米） |
|
|
2） 1 槽导轨 （1.8 米） |
|
可选配件 |
2 个凹槽导轨（1.2 米） |
