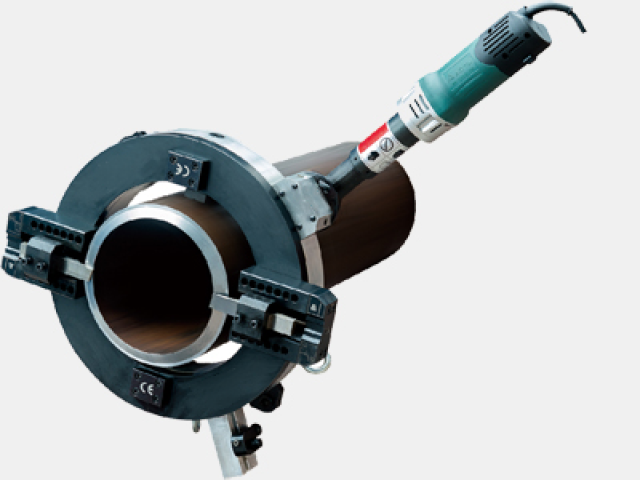

标准分体式框架管材切割和 坡口机，设计用于对管材、管材和法兰进行切割、坡口、单点、沉孔和端面切割。它是一种翻盖式的便携式管道切割和坡口机床。设计巧妙，能够在框架处一分为二，易于安装在管道上。广泛应用于石油、天然气、食品、石油、化工、锅炉、医药机械、核电、电源建设等管道工程。16 种型号以 6 英寸（152.4 毫米）为增量提供，其他尺寸可通过特殊订单提供。
标准分体式框架管材切割和 坡口机，设计用于对管材、管材和法兰进行切割、坡口、单点、沉孔和端面切割。它是一种翻盖式的便携式管道切割和坡口机床。设计巧妙，能够在框架处一分为二，易于安装在管道上。广泛应用于石油、天然气、食品、石油、化工、锅炉、医药机械、核电、电源建设等管道工程。16 种型号以 6 英寸（152.4 毫米）为增量提供，其他尺寸可通过特殊订单提供。
1、16 个型号，工作范围：管外径 1“-48”
2、非标型号可定制
3、外装式，多 点钳口夹紧。
4、分体式框架技术，易于安装在管道上。
5、冷切和坡口，不影响管材。
6、自动进给、切割和坡口一次完成，性价比高。
7、坡口形状多种多样：“U”、“V”、“Y”、J“、双”V“、复合坡口。
8、固定环为钢制;旋转环为铝，钢可选

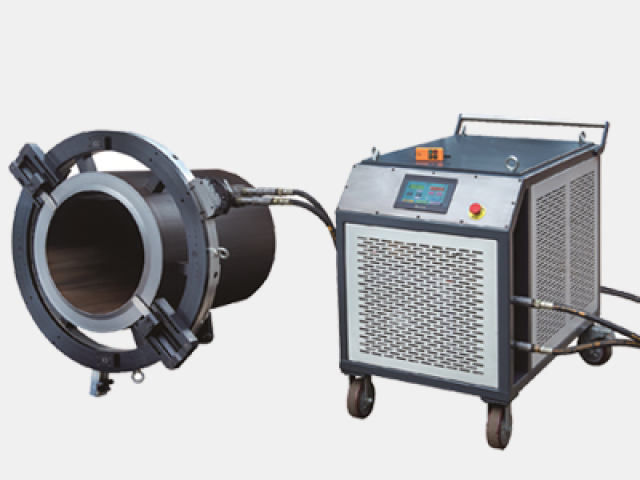

9、电动。提供气动、数控和液压驱动选项。
10、 有几种不同的驱动选项可供选择，以便为特定的 加工应用提供电机的最佳位置。
11、可配备多种配件，提高性能，扩展 能力。
1、管道切断
2、管端坡口
3、管道饰面
4、切割和坡口
5、复合坡口
6、沉头镗
7、法兰端面
8、开槽
|
Model |
Pipe Capacity OD |
wall Thickness |
Rotating |
|||||
|
Electric |
Pneumatic |
NC |
Hydraulic |
mm |
inch |
mm |
rpm |
|
|
ISD-90 |
ISF-90 |
SKD-90 |
HYD-90 |
Ф20-90 |
3/8"-3" |
30 |
- |
34 |
|
ISD-168 |
ISF-168 |
SKD-168 |
HYD-168 |
Ф25-168 |
1"-6" |
30 |
50 |
24 |
|
ISD-219 |
ISF-219 |
SKD-219 |
HYD-219 |
Ф50-219 |
2"-8" |
30 |
50 |
23 |
|
ISD-273 |
ISF-273 |
SKD-273 |
HYD-273 |
Ф114-273 |
4"-10" |
30 |
75 |
23 |
|
ISD-323 |
ISF-323 |
SKD-323 |
HYD-323 |
Ф168-323 |
6"-12" |
30 |
75 |
23 |
|
ISD-355 |
ISF-355 |
SKD-355 |
HYD-355 |
Ф177-355 |
8"-14" |
30 |
110 |
23 |
|
ISD-406 |
ISF-406 |
SKD-406 |
HYD-406 |
Ф254-406 |
10"-16" |
30 |
110 |
22 |
|
ISD-457 |
ISF-457 |
SKD-457 |
HYD-457 |
Ф323-457 |
12"-18" |
30 |
110 |
20 |
|
ISD-508 |
ISF-508 |
SKD-508 |
HYD-508 |
Ф355-508 |
14"-20" |
30 |
110 |
20 |
|
ISD-559 |
ISF-559 |
SKD-559 |
HYD-559 |
Ф406-559 |
16"-22" |
30 |
110 |
14 |
|
ISD-610 |
ISF-610 |
SKD-610 |
HYD-610 |
Ф457-610 |
18"-24" |
30 |
110 |
14 |
|
ISD-762 |
ISF-762 |
SKD-762 |
HYD-762 |
Ф610-762 |
24"-30" |
30 |
110 |
13 |
|
ISD-914 |
ISF-914 |
SKD-914 |
HYD-914 |
Ф762-914 |
30"-36" |
30 |
110 |
11 |
|
ISD-1066 |
ISF-1066 |
SKD-1066 |
HYD-1066 |
Ф914-1066 |
36"-42" |
30 |
110 |
10 |
|
ISD-1240 |
ISF-1240 |
SKD-1240 |
HYD-1240 |
Ф1040-1240 |
40"-48" |
30 |
110 |
9 |
Above parameters just for reference only, not acceptance criteria
|
电： 碳刷电机：1.43KW，1.7KW，2.4KW 无刷电机：1.5KW，2.0KW，3.0KW 双电机，适用于大型或重型 |
气动： |
|
|
|
|
数控： |
水力的： |
|
|
其他坡口形状、角度和管材，请在订购前声明
“形状样式”和“插入样式”
高速钢、高速钢钴、硬质合金
按需制作更多工具
|
表单样式 复合斜面，沉头孔 角度：0°，30°，37.5°， |
插入样式 |
|
|
更实用、更多方式、更多解决方案
|

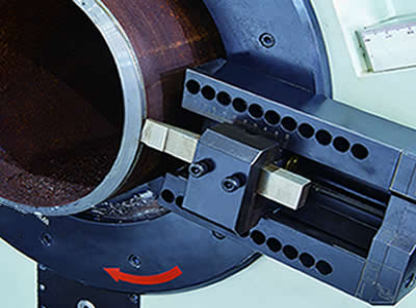

标准工具滑块 |
OD 粘滑
|
 |
 |
|

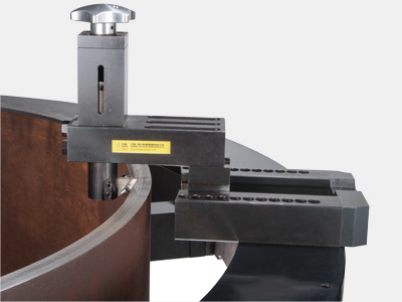

沉孔滑轨 |

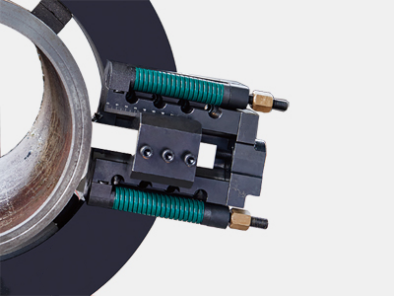

表面翻转滑轨 |
 |
 |
|

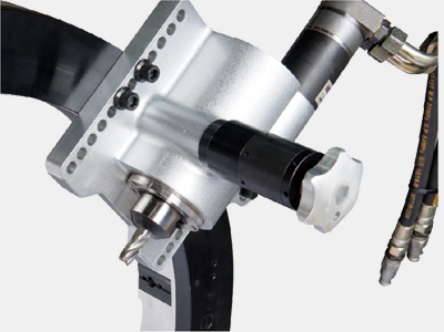

钻孔和铣削滑轨 |

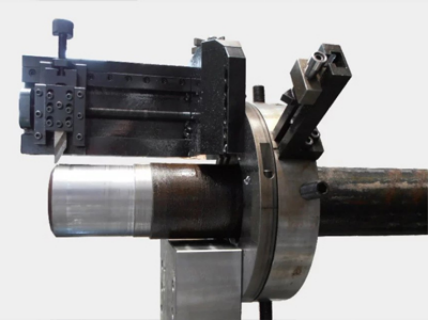

桥滑 |
 |
 |
范围：305mm-3050mm（12“-120”）
