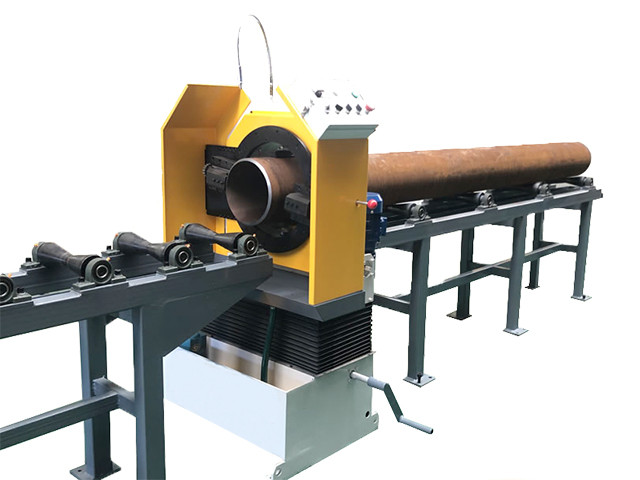

PCM 固定式切管坡口机

PCM 固定式切管坡口机

PCM固定式切管坡口机是一种实用耐用的切管坡口机。它是为管道预制开发的切割和坡口。采用变频电机驱动,电动夹紧系统,自定心系统。电动升降系统。适用于碳钢、不锈钢、合金钢管的U、V、J、Y及斜面形状的加工。

概述

PCM 固定式切管坡口机是一种实用耐用的切管坡口机。它是为管道预制开发的切割和坡口。采用变频 电机驱动,电动夹紧系统,自定心系统。电动升降系统。 适用于碳钢、不锈钢、合金钢管的U、V、J、Y及斜面形状的加工。管长设定系统和管道输送系统是可选的。具有速度快、精度高、切割质量高、易于控制等优点。是各种管道预制的关键设备。适用于石油、化工、天然气、核电等行业的管材切割加工。

特征

  • 6种型号的管材外径:34-930mm
  • 冷切割,不影响管材
  • 简单的按钮式控制器,作简单
  • 电动夹紧系统,自定心,精密坚固
  • 可以选择自动进给和手动进给。
  • 内置 水冷 系统,延长机器 和 工具的使用寿命。
  • 斜面形状:“U”、“V”、“J”、双“V”、复合斜面。
  • 切割和坡口,可用于切割、坡口、双坡口。
  • 机器上/下 设计,完美适应同一管道输送机中的不同直径

规范

工作范围

壁厚

旋转

电机功率

 外径 mm

毫米

转速

切削

夹紧 kw

上/下 kw

进料 kw

PCM-168 系列

34-168

3-20

0-50

2.2

0.75

0.75

0.75

PCM-325 系列

50-325

3-25

0-40

3.0

0.75

0.75

0.75

PCM-426 系列

89-426

6-30

0-30

5.5

0.75

1.5

0.75

PCM-630 系列

325-630

6-30

0-20

7.5

0.75

1.5

0.75

PCM-830

555-830

6-30

0-18

7.5

0.75

1.5

0.75

PCM-930 系列

610-930

6-30

0-15

7.5

0.75

1.5

0.75

*以上参数仅供参考,并非 验收标准

电源要求:380V,50-60Hz,3P

上/下行程:300mm

送料行程:150mm

管长限制:200mm

刀架数量:2 或 4

角度偏差:±0.5

垂直偏差:±0.5mm @300mm 管外径

刀具进给:机械自动

刀具退刀:手动

斜面形状

*其他坡口形状、角度和管材,请在订购前声明



工具

表单类型和插入类型工具的选项
可用于切割所有厚度和材料的管道,并以任何所需的角度进行坡口切割。

表单类型

插入类型

材质:M42
种类:切断、坡口、双坡口、复合坡口
角度:0°,30°,37.5°,双 30°/37.5°,37.5°+10°
长度:90mm,150mm,200mm

材质:刀架:40Cr ;刀片:CSS 或 Carbide
种类:切断、坡口、双坡口、复合坡口
角度:0°,30°,37.5°,双 30°/37.5°,37.5°+10°

可选管道输送机

根据需要定制。
可选配管道输送机 和自动定长系统,配以高效的物流系统,形成管材切割和坡口预制生产线
